TIRレンズvsリフレクター：光学設計の違いと選び方を徹底比較
Cercano Officialこの記事でわかること
- TIRレンズ（全内部反射）とリフレクター（反射板）それぞれの光学的仕組みと特徴
- 光学効率・配光・サイズ感など、用途別にどちらが適しているかの判断基準
- 夜道の安全性・作業効率・軽量化を左右する光学設計の選び方
ライトの光を形作る方法は、大きく「リフレクター（反射板）」と「TIRレンズ（全内部反射レンズ）」の2種類に分類されます。リフレクターは鏡の反射で遠くを強く照らし、TIRレンズはレンズ内部での全反射によって光のほぼ100%を前方へ導きます。この設計の違いが、夜道の歩きやすさ・作業効率・ライト本体のサイズ感を大きく左右します。
Cercanoでライトを設計・開発するうえで、光学系の選択は最も重要な意思決定のひとつです。この記事では、両者の仕組みと実用的な違いをできるだけ平易に解説します。
TIRレンズとリフレクター：2つの光学設計の仕組み
1. リフレクター：遠くまで光を飛ばす「鏡のカップ」
リフレクターは、LEDの周囲に配置した放物面状の反射板（鏡のカップ）で光を前方へ集中させる、最も古典的な光学設計です。懐中電灯やサーチライトなど、長距離照射を重視するライトに今も広く採用されています。
- 仕組み：LEDから横方向に拡散しようとする光を、反射板で前方へ折り返します。反射面の形状（放物面・楕円面など）を変えることで、配光角度を調整できます。
- 光の特徴：中心に「高輝度のホットスポット」が生まれ、その周囲に「スピル光（周辺光）」が広がります。中心と周辺の明るさに明確な差があるのが特徴です。
- メリット：中心光が強いため、遠方の標識・障害物・道の先を確認するのに優れています。周辺にもスピル光が回り込むため、広い空間を一度に把握しやすいという利点もあります。
- デメリット：反射板に当たらずそのまま外へ逃げる光が数パーセント生じるため、TIRレンズと比べると光学効率はわずかに劣ります。また、十分な反射面積を確保するためにある程度の本体サイズが必要です。
2. TIRレンズ：光を1滴も無駄にしない「全反射の透明レンズ」
TIR（Total Internal Reflection＝全内部反射）レンズは、LEDをポリカーボネートなどの透明樹脂で包み込み、スネルの法則を利用してレンズ内部で光を全反射させることで、ほぼ100%の光を前方へ導く光学設計です。近年のコンパクトヘッドライトや高効率作業灯に多く採用されています。
- 仕組み：LEDを樹脂レンズでスッポリ覆います。光が樹脂と空気の境界面に臨界角以上の角度で入射すると「全反射」が起こり、外へ逃げられずに前方へ誘導されます。この物理現象を精密に設計することで、高効率な配光を実現します。
- 光の特徴：中心から端まで明るさのムラが少なく、境界線がソフトな均一なビームが得られます。ホットスポットとスピル光の境目が曖昧で、目が疲れにくいのが特徴です。
- メリット：光学効率がほぼ100%に近いため、バッテリー1本あたりの照射時間を最大限に伸ばせます。また、レンズ自体を薄く・小さく設計できるため、ライト本体のコンパクト化・軽量化に直結します。
- デメリット：光を前方に集約するため、リフレクターのような広いスピル光が生じにくく、「視野が狭い」と感じるユーザーもいます。また、レンズの金型設計が複雑でコストが高くなる傾向があります。
配光角度と視認性の関係については、照明における「配光角度」と視認性の物理的関係：なぜ「広い光」は疲れにくいのか？でも詳しく解説しています。
TIRレンズ vs リフレクター：性能比較表
| 比較項目 | TIRレンズ（全内部反射） | リフレクター（反射板） | ユーザーへの影響 |
| 光の形 | 均一で境界線がソフト | 中心が鋭く、周囲にスピル光 | TIRは長時間使用でも疲れにくく、リフレクターは遠方視認性に優れる |
| 光学効率 | 極めて高い（ほぼ100%） | 高いが数%のロスがある | TIRの方がバッテリーの力を光に効率よく変換できる |
| 本体サイズ | コンパクトに設計できる | ある程度の深さ（反射面積）が必要 | TIRはヘッドライトなど小型ライトの軽量化に有利 |
| 周辺光（スピル光） | 少ない（光を前方に集約） | 多い（足元までぼんやり照らす） | リフレクターは広い範囲を一度に把握しやすい |
| 製造コスト | 金型が複雑でコスト高 | 反射面の精度が求められる | どちらも高精度な製造技術が必要 |

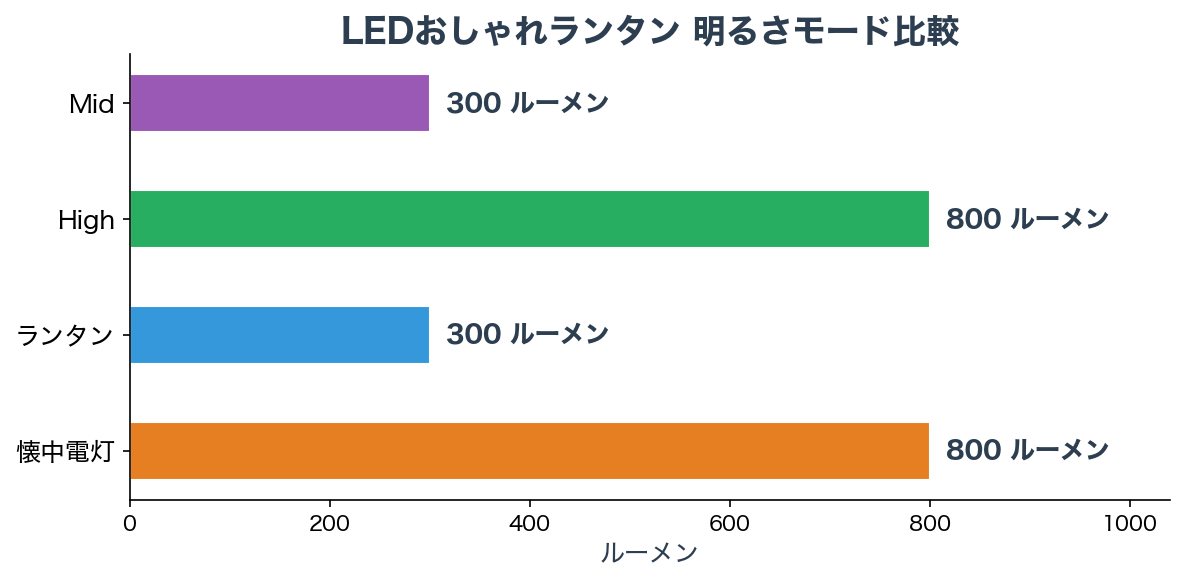

以下のチャートは、同一LEDを搭載したライトで光学設計が異なる場合の明るさモードの差異を示しています。光学効率の違いが、実際の使用シーンでどのような差を生むかの参考にしてください。

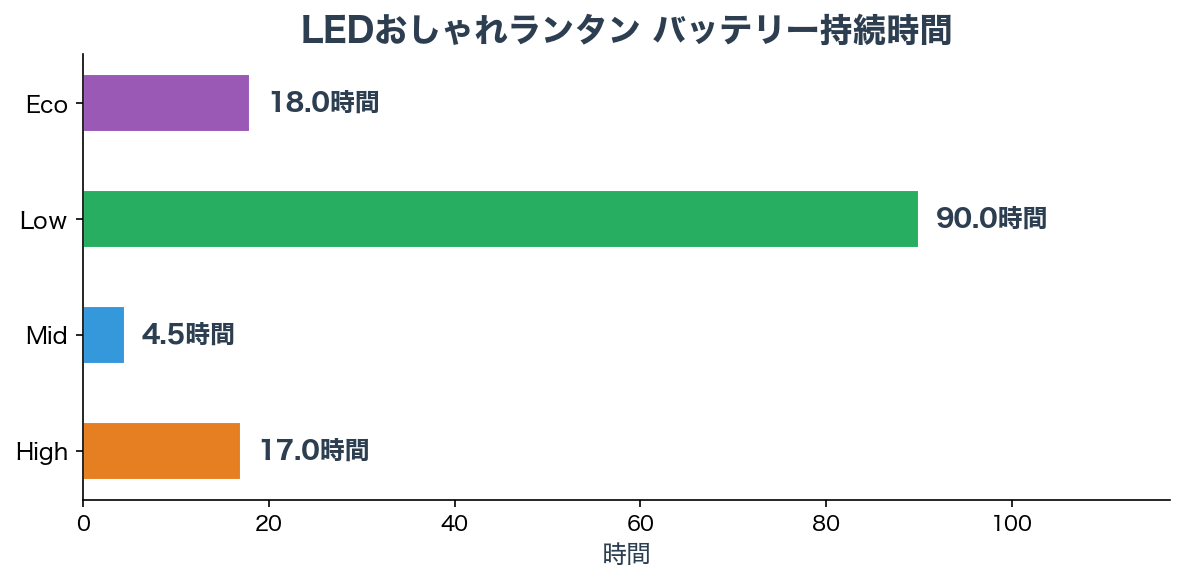

光学効率の差はバッテリー持続時間にも影響します。TIRレンズの高効率設計が、特にローモード・ミドルモードでの点灯時間を延ばす要因となります。
なお、ライトのスペック表に記載されている「ルーメン数」だけでは光学設計の違いは読み取れません。数値の正しい読み方はLEDライトの「ルーメン数」に騙されない比較術：本当に明るいライトを見分ける3つの数字をあわせてご覧ください。
光学設計に関するFAQ
-
TIRレンズの方が高級なのですか？
-
一概にそうとは言えません。TIRレンズは精密な光学設計と複雑な金型製造が必要でコストが高くなる傾向がありますが、リフレクターも反射面の平滑度・形状精度がパフォーマンスを大きく左右するため、高品質なものには相応の技術が必要です。コストよりも「用途に合った配光設計かどうか」で選ぶことをおすすめします。
-
TIRレンズはプラスチック製ですが、傷つきませんか？
-
TIRレンズには熱・衝撃・紫外線に強いポリカーボネート樹脂が使われており、日常的な使用では傷や変形のリスクは低いです。さらに外側に強化ガラスを配置して二重保護にしているモデルもあり、アウトドアや作業現場での使用でも安心して使えます。
-
夜道で安全なのはどちらの設計ですか？
-
目的によって使い分けるのが最も合理的な選択です。足元の段差・路面の凹凸を確認しながら歩くなら、ムラのない均一な光を提供するTIRレンズ搭載のヘッドライトが適しています。一方、遠方の標識・分岐点・障害物をいち早く発見したいなら、鋭いホットスポットを持つリフレクター搭載のハンディライトが有利です。
-
ライトの光学性能はどのような規格で測定されていますか？
-
ライトの光学性能はANSI/PLATO FL 1規格に基づいて測定・表記されるのが業界標準です。ルーメン（総光束）・カンデラ（光の密度）・照射距離・点灯時間などが規定の条件で計測されます。詳細はANSI/PLATO FL 1規格に基づくライト性能の測定基準をご参照ください。
まとめ：光学設計は「用途」で選ぶ
TIRレンズは「高効率・均一配光・コンパクト」、リフレクターは「遠距離照射・広いスピル光・実績ある設計」という特性を持ちます。どちらが優れているという二択ではなく、使用シーンと優先する性能に応じて最適な光学設計は変わります。
- ヘッドライト・長時間作業・軽量重視→ TIRレンズが有利
- 遠方確認・サーチライト・広域照射→ リフレクターが有利
Cercanoでは、用途に応じた光学設計の選択を製品開発の核心に置いています。軽量で長時間使えるライトをお探しの方は、ミニマリストのための「軽量」ライト：荷物を軽くするコツは「1台3役」もあわせてご覧ください。
